29WP60G-BのUSB‐C接続は給電されないのかを検証 3種類のケーブルで試してみました

Pocket

USB-Cケーブルを変えても給電されない?【29WP60G-B】

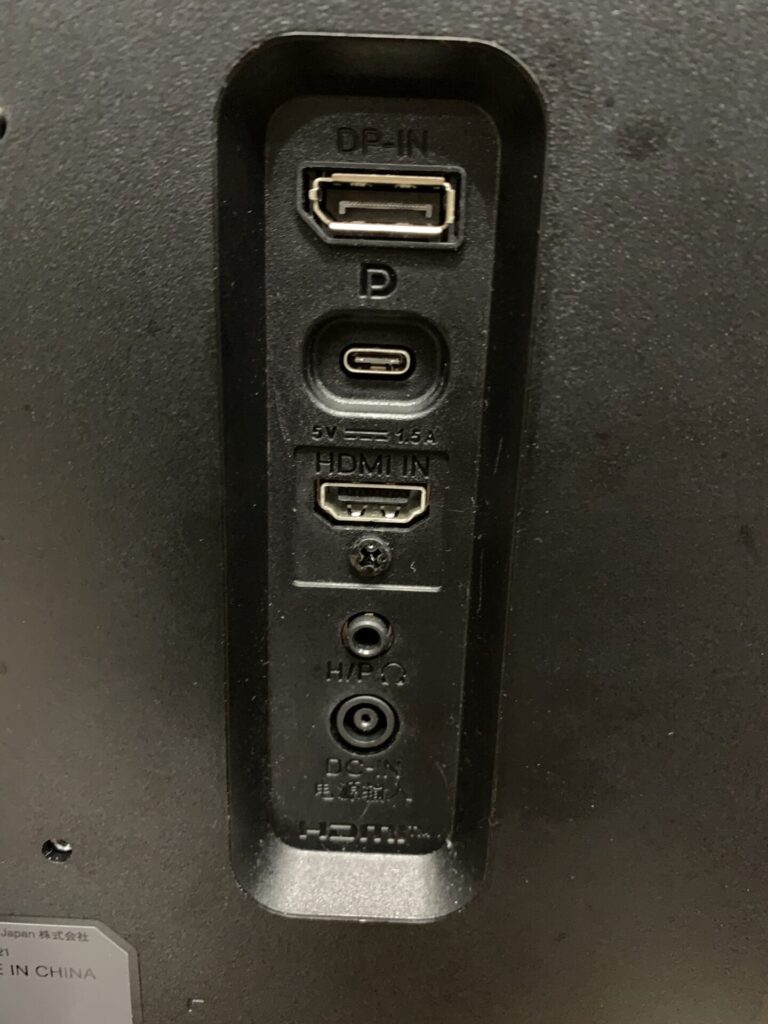

29WP60G-B】を購入して一番気になっていることが画面の裏面についているUSB-C出力からUSB-Cケーブル1本で映像の出力と共に給電されるのかどうかということです。

モニター自体の性能や使い勝手は非常に満足しています。

モニターについてはこちらの記事

しかしこのモニターをUSB-C接続でPCにつないで使おうとするとUSB-C端子が埋まってしまうので電源供給されないと困る。

私のHP Dragonfry(ノートPC)にはUSB-C端子が2つしかないのですが電源供給はUSB-C接続で行います。

Dragonfry(ノートPC)のUSB-C端子ひとつがモニター、もうひとつが電源供給につなぐので、端子を2個ともふさがってしまうのです。

こうなると他のUSB-C機器を使うとなるとHubを導入しなければならない。

それは不便なのでいくつかのUSB-Cケーブルで試してみたいと思います。

Amazonで買い物するときに送料無料と即日発送はとてもありがたいです。
欲しかった時に買い、届くのが2~3日後じゃとっても待ち遠しいです。
Amazonで何度もショッピングする人は絶対に入っておいた方がいいAmazonプライム会員。
Amazonプライムビデオもついているので動画配信サービスも利用できるのはかなりお得ですよね。

ぜひこのタイミングで入っておきましょう。

Amazonプライム30日間の無料体験はこちら

Amazonプライムって国内で最安でめっちゃお得なサービスじゃない?入っておかないと損でしょう?あなたはAmazonプライムのメリットを知らずに損をしていませんか? たくさん買い物しているので送料を払っている すぐに手元に欲...

用意したUSB-Cケーブル

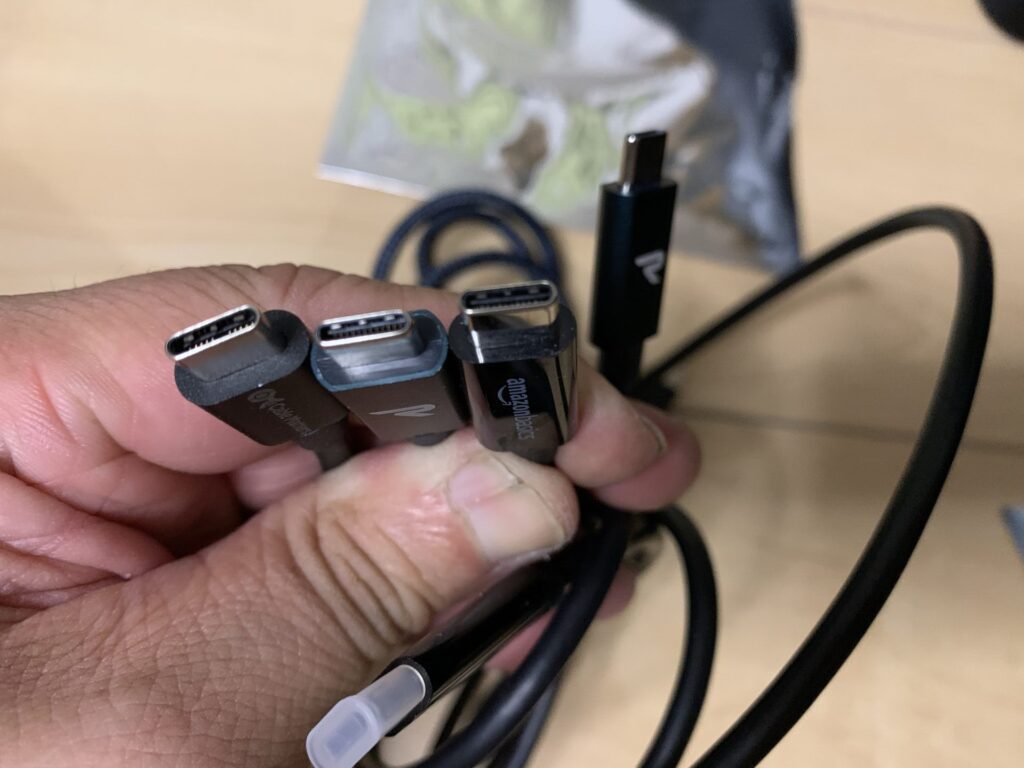

今回は3本のケーブルを用意しました。

  • Amazonベーシック USBケーブル 0.9m (タイプC – 3.1Gen1タイプC) ブラック
  • RAMPOW USB-C & USB-C ケーブル【100W PD対応/USB 3.2 Gen 2×2-20Gbpsデータ転送】PD3.0/QC3.0超高速充電 4K/60Hz 映像出力 超高耐久 type-cケーブル MacBook Pro/iPad Pro/Google Pixel/Galaxy等タイプC対応 在宅勤務/出張支援 ネイビー 1M
  • Intel Thunderbolt 認証取得 Cable Matters Thunderbolt 3 ケーブル 40 Gbps サンダーボルト 3ケーブル 100W充電 0.8m ブラック

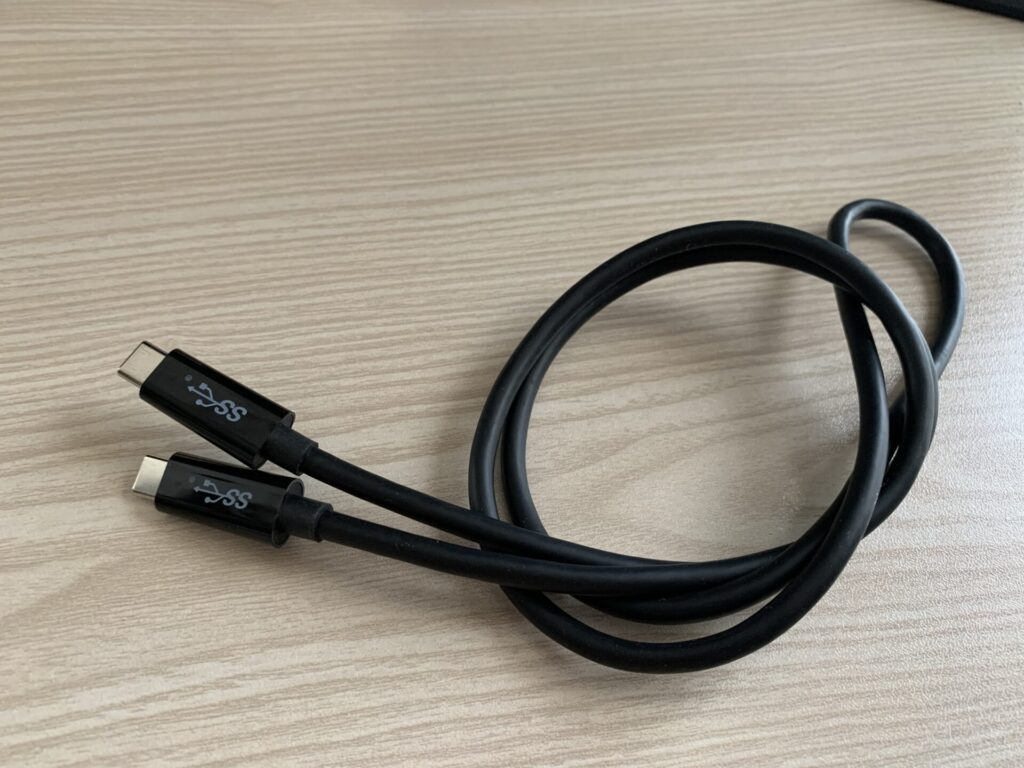

Amazonベーシック USBケーブル 0.9m (タイプC – 3.1Gen1タイプC) ブラック

リーズナブルなケーブルです。

USB3.0、3.1 Gen1の一番性能の低いタイプです。

通信速度は5GBbps、遅いです。

しかし一応充電と通信は使えます。



RAMPOW USB-C & USB-C ケーブル【100W PD対応/USB 3.2 Gen 2×2-20Gbpsデータ転送】PD3.0/QC3.0超高速充電 4K/60Hz 映像出力 超高耐久 type-cケーブル ネイビー 1M

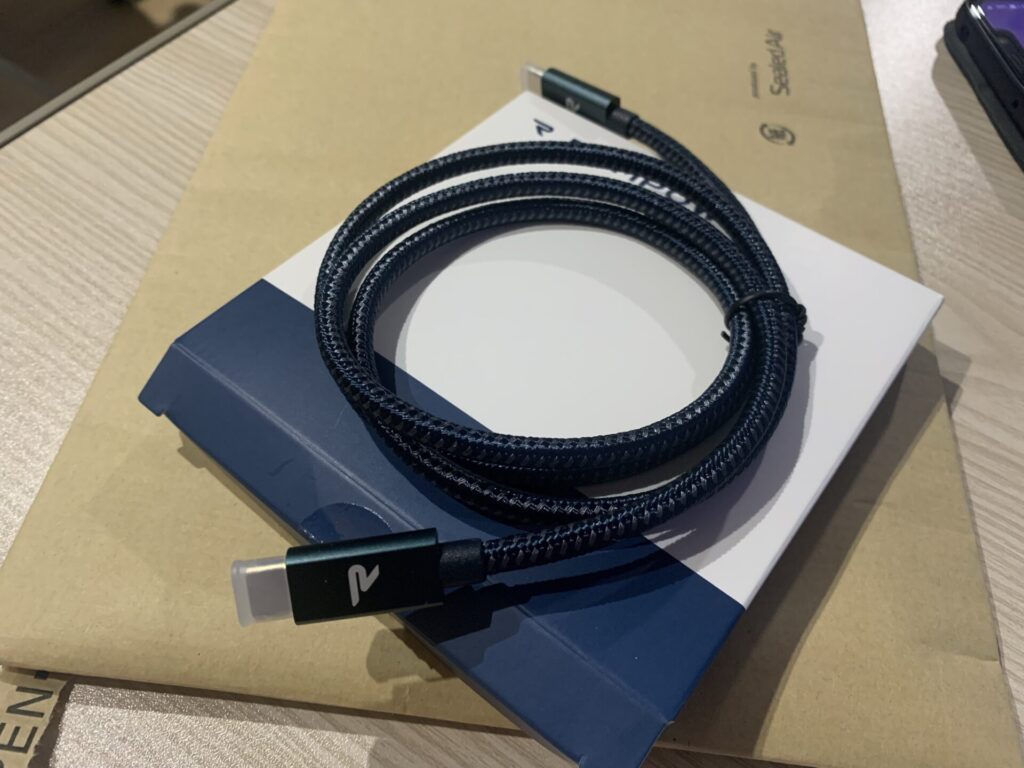

RAMPOW社のタイプCケーブル。

USB 3.2 Gen 2×2 20Gbps超高速データ転送が出来ます。

転送速度は20GBbps、中間の速度です。

一応PD100Vで電源供給が出来ます。

PD3.0でクイックチャージも出来ます。

外装が編み込んであってしっかり強いケーブルです。

差し込み金具部分にカバーがついていて丁寧です。

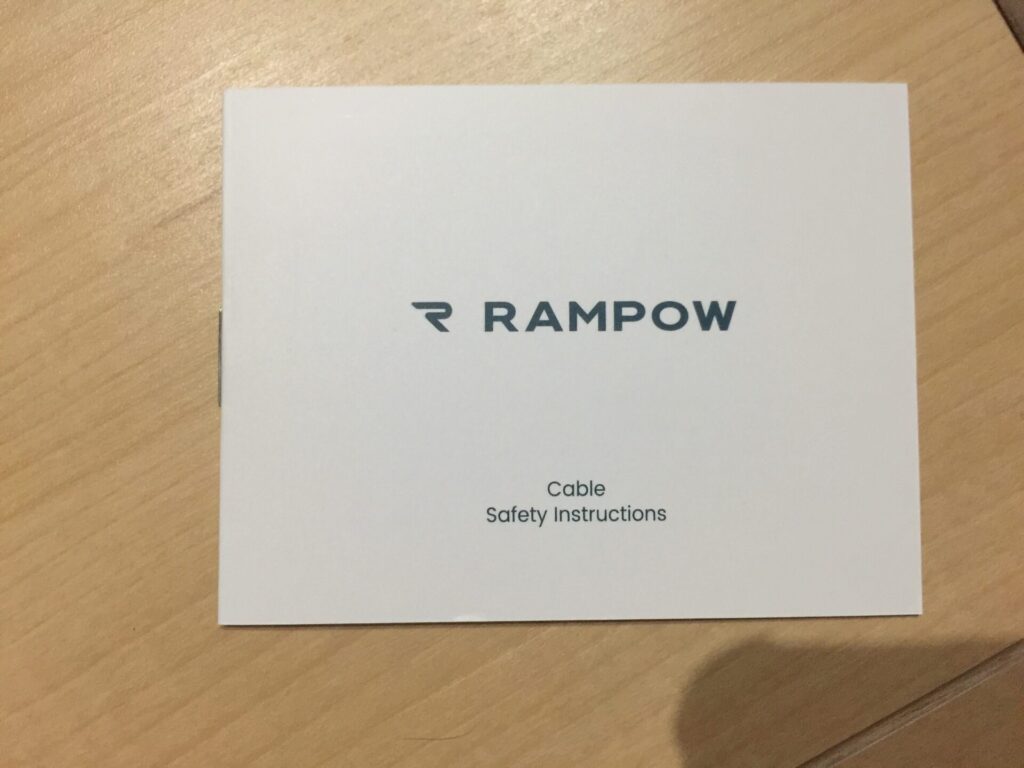

軽い説明書とサンキューカードが入っていました。

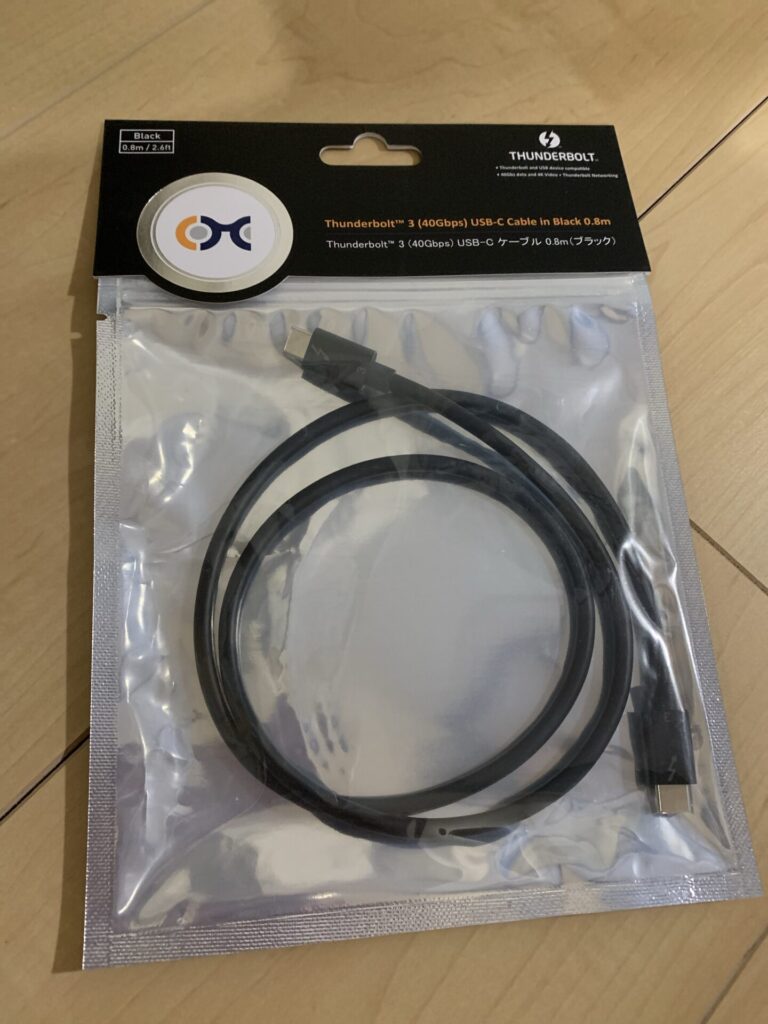

Intel Thunderbolt 認証取得 Cable Matters Thunderbolt 3 ケーブル 40 Gbps サンダーボルト 3ケーブル 100W充電 0.8m ブラック

Cable Matters製。

Intel Thunderbolt USB-IF認証取得済です。

Thunderbolt 3 規格のケーブルでUSB C 3.1 Gen 2(10Gbps)ケーブルの4倍の速さで最大40Gb/sのデータ転送速度できます。

PD ケーブルとして最大100Wのフルスピード充電が可能です。

データ転送プロトコルだけでなく、ラップトップへ最大60ワット、バスパワーデバイスへ最大15ワットの給電にも対応しています。

流石に高いです。

検証に使ったPCモニター【29WP60G-B】

29WP60G-Bレビュー 1か月使ってみての感想 給電能力は無いがとても満足した話Amazonプライムセールにて28,000円弱でした このセールのタイミングで購入したLG製ゲーミングモニター29WP60G-Bが使い...

検証につかうPCはHP Elite Dragonfly

HP Elite Dragonflyと

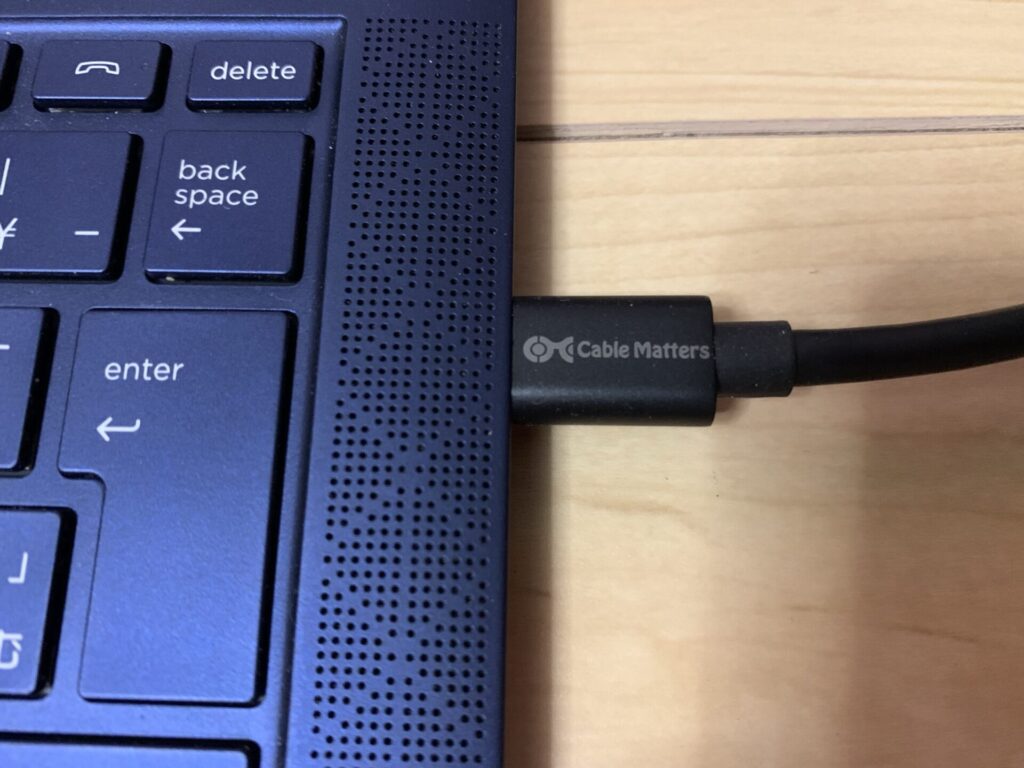

この様に本体右側にモニター出力と充電でUSB-Cケーブルが2本ふさがってしまうのです。

3本のケーブルでモニターとPCを接続して検証

検証結果はNG

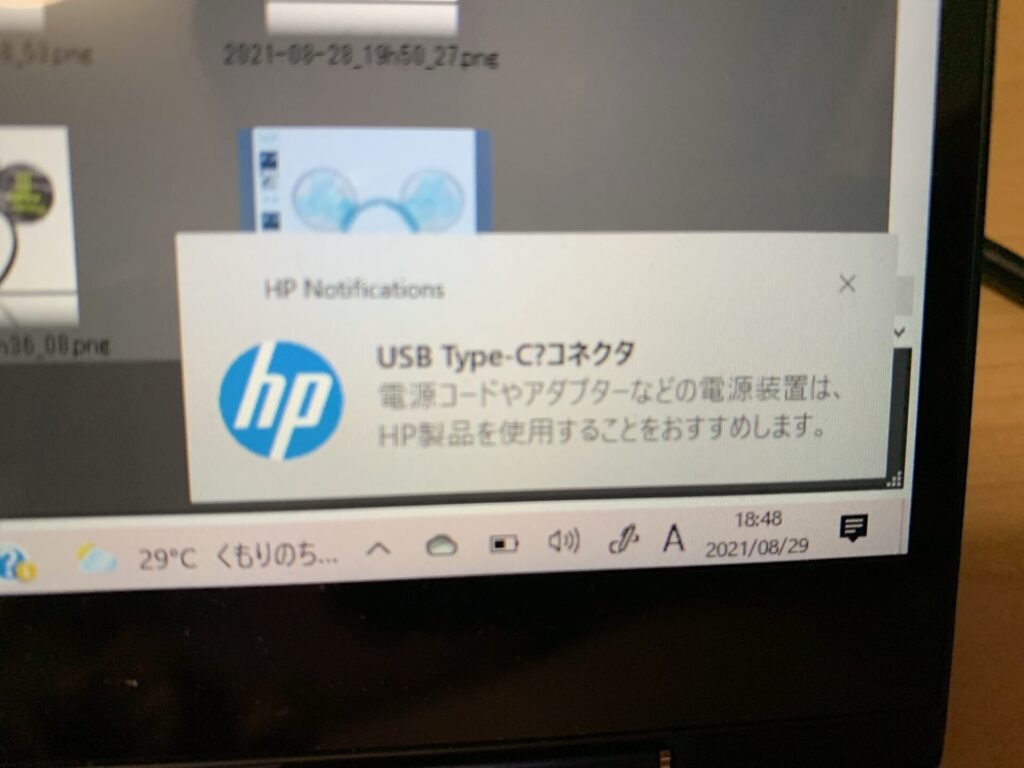

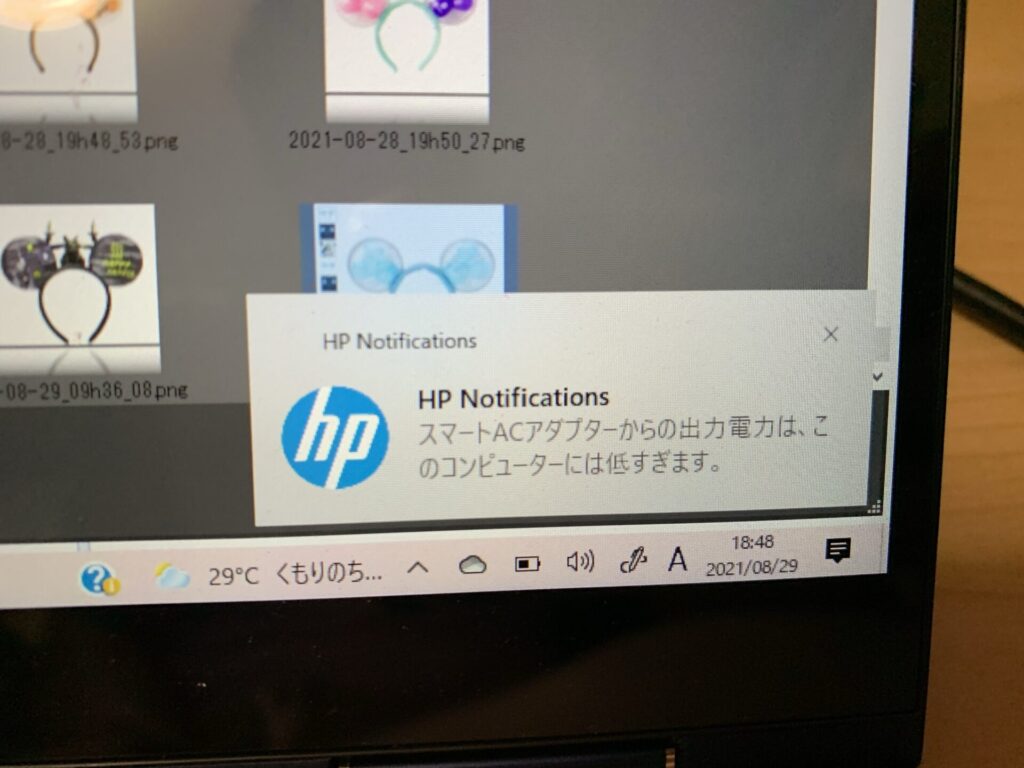

結果は3本のケーブルとも

この様なメッセージが出てきました。

どのケーブルを使っても供給はされていても低すぎるようです。

画面下の通知で充電のアイコンにはなりませんでした。

レビューに気になる口コミが

29WP60G-Bのレビューで気になる文を見つけました。



 29WP60G-B 29 Inches – USB C PD?

2020年12月11日に日本でレビュー済み

スタイル: 5) 29型/IPS/USB Type-C搭載/視野が広がる横長画面Amazonで購入

The 29WP60G-B arrived yesterday. I paired the monitor with my M1 Macbook Air 2020. I was surprised to learn that even though in the specs there is no mention anything about PD (power delivery) over USB C, the monitor still manages to keep my laptop from draining and very slowly trickle charges it (when under low load). If I use intensive programs, the laptop battery will drain but more slowly.

You should only expect the above with low powered devices.

https://www.amazon.co.jp/gp/customer-reviews/R25E0WAYS8NGOK/ref=cm_cr_getr_d_rvw_ttl?ie=UTF8&ASIN=B08M9NLGKP

翻訳すると

 29WP60G-B 29 Inches – USB C PD?

2020年12月11日に日本でレビュー済み

スタイル 5) 29型/IPS/USB Type-C搭載/視野が広がる横長画面Amazonで購入
昨日、29WP60G-Bが届きました。早速、M1のMacbook Air 2020と組み合わせてみました。驚いたのは、仕様書にはUSB CでのPD(Power Delivery)について何も書かれていないのに、このモニターはラップトップの消耗を抑え、(低負荷時には)非常にゆっくりとトリクル充電をしてくれることです。負荷の高いプログラムを使用すると、ノートパソコンのバッテリーは消耗しますが、よりゆっくりと充電されます。

低消費電力のデバイスでのみ、上記のことが期待できます。

省電力デバイスのみゆっくりと充電し負荷をかけると充電するが容量が減っていくとのことです。

充電しながらの作業は無理のようですね。

電圧測定:どのくらいの電圧なのか?

というわけでUSBテスターで電圧を計ってみます。

ケーブルは3番目に紹介したCable Matters Thunderbolt3のケーブルです。

※差し込み形状から入力、出力が逆になってしまうため電圧は計れても電流は計測できていません。

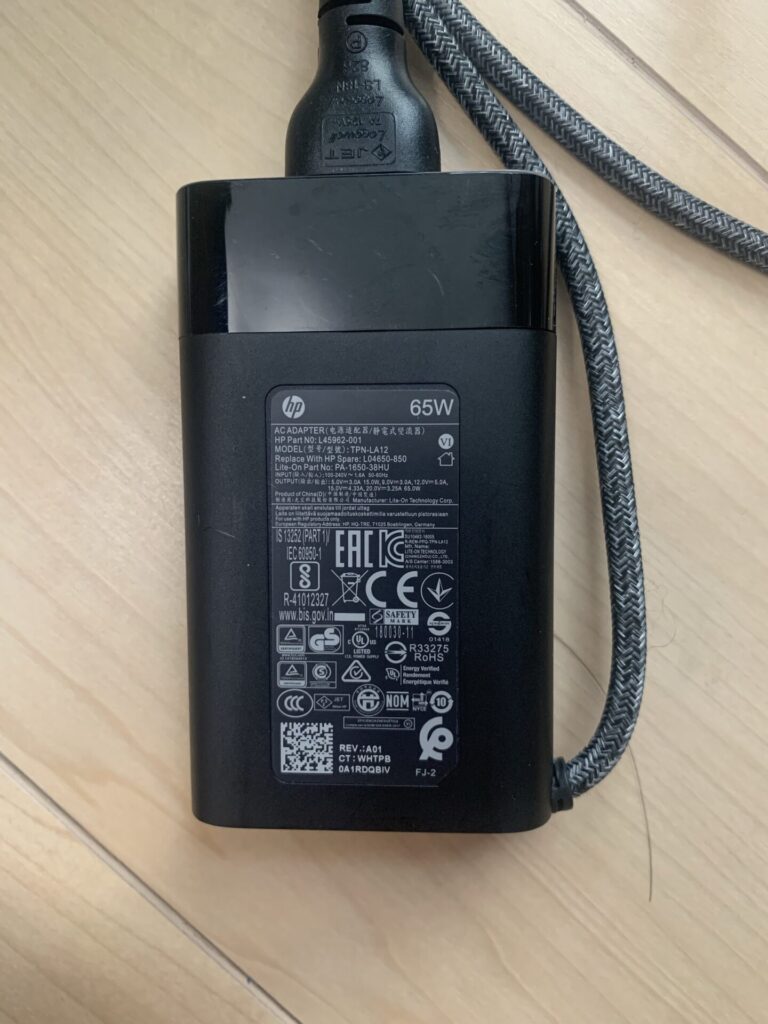

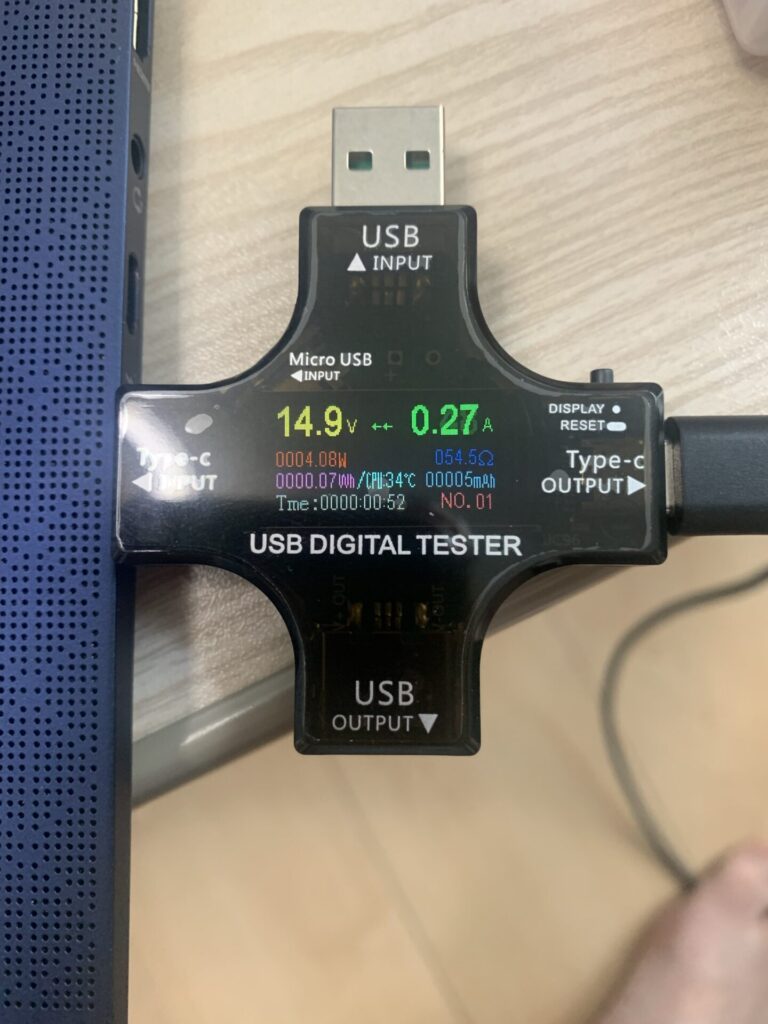

純正アダプターの場合

14.9ボルト

純正のアダプターなので当然ですが15ボルト前後出力されています。

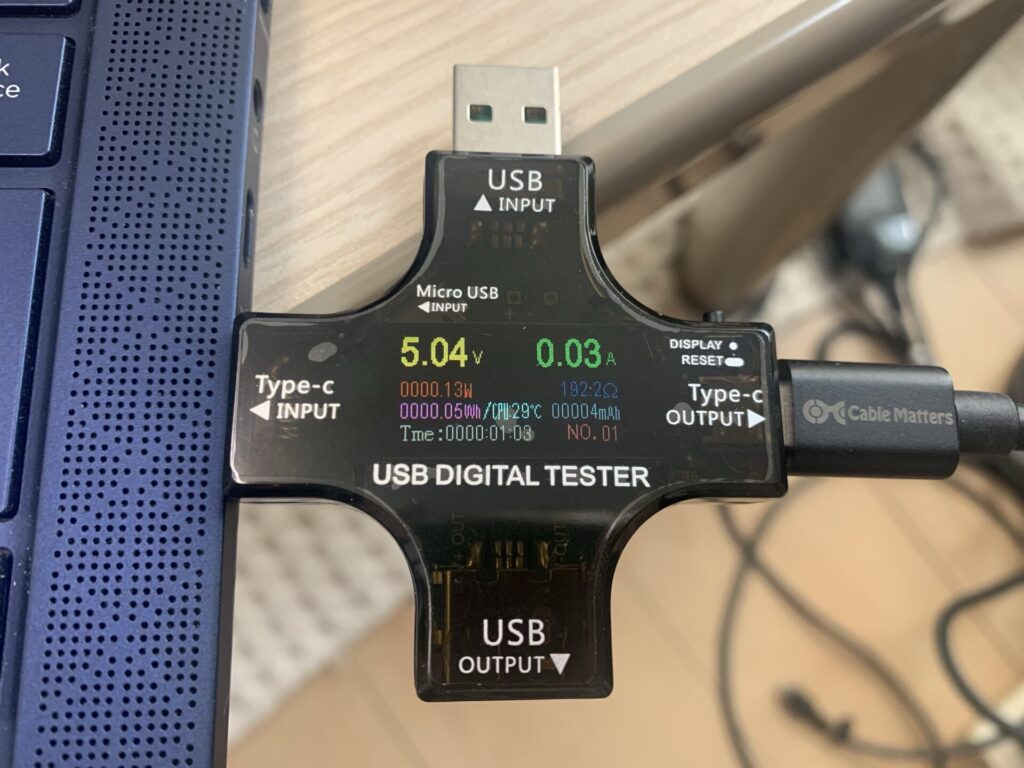

モニターからの出力の場合

5ボルト・・・

明らかに少ないですね・・・

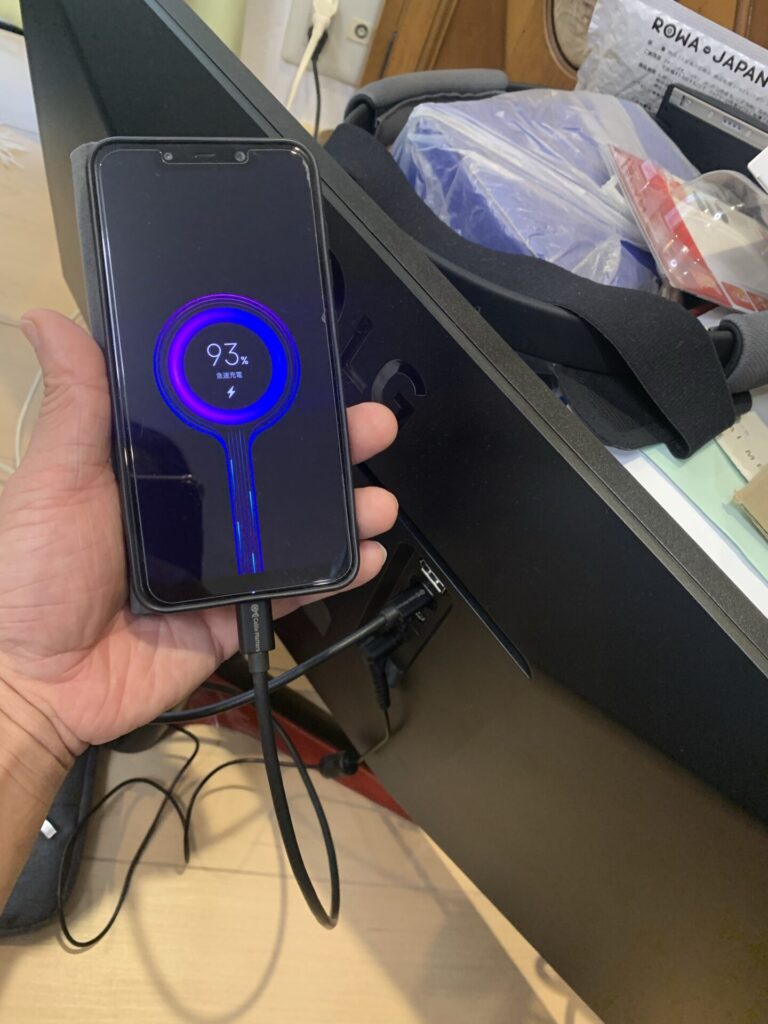

スマートフォンなら急速充電できます。

使用端末:Xiaomi Poco F1

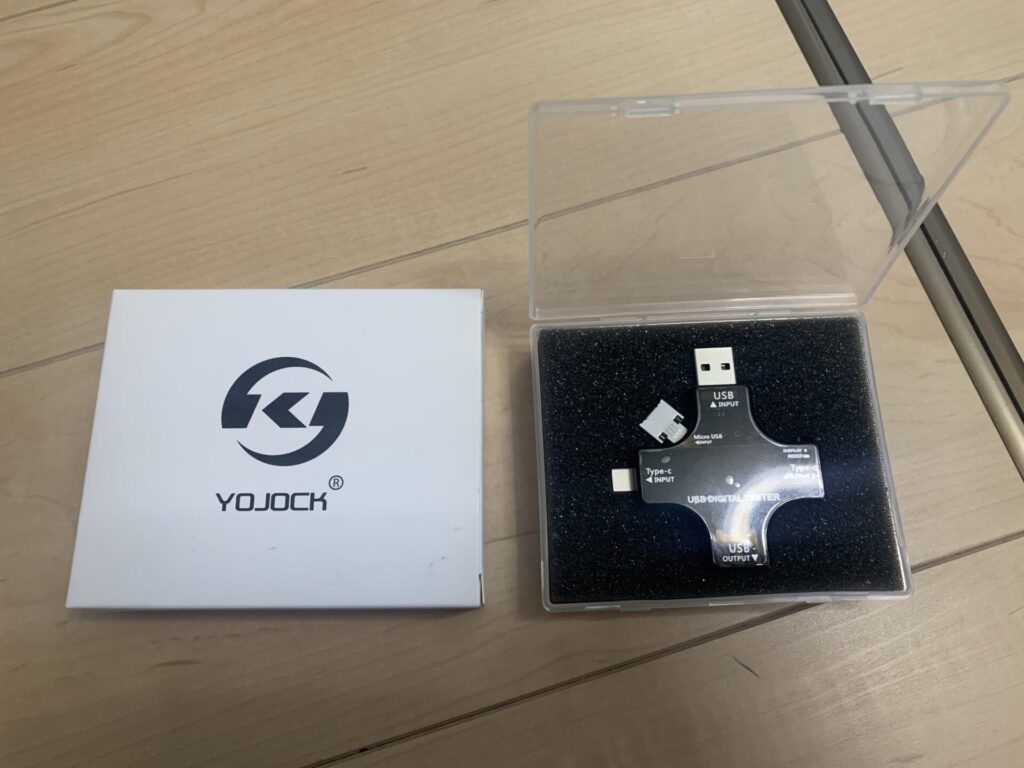

検証に使ったUSBテスター

29WP60G-BのUSB-C出力は充電できるのか?まとめ

  • 2種類のUSB-CケーブルとThunderbolt3ケーブルで試したところどれも充電は出来なかった。
  • レビューを見ると充電はされるが負荷をかけると充電が追い付かないとの記述
  • 電圧を計ると5ボルトしか給電されていないからPCの充電は無理(スマホなら充電できる)

3本のケーブルを用意して検証、及び電圧を調べてみたら以上の結果になりました。

これが電源供給の少ないPCならもしかしたらうまくいくのかもしれませんが、レビューを見る限りほとんどの方が充電できないことを書き込んでいます。

せっかくUSB-Cケーブル接続できるモニターなのに残念ですね。

給電なら液晶を閉じた状態で(クラムシェルモードのようなもの)外部キーボード、マウスをつないで、PCに重たい作業をさせなければ電力は維持しそうです。

モニターは使い勝手のいいものなのでUSB-C接続からHDMI接続に変えるなどして使っていこうかと思います。
